Popis

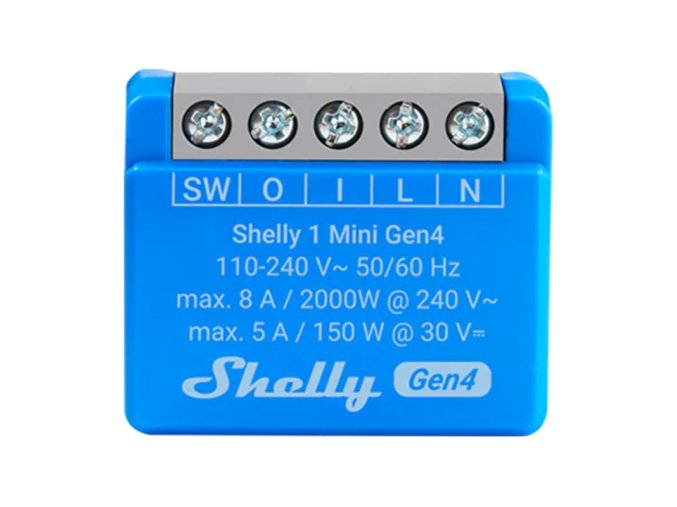

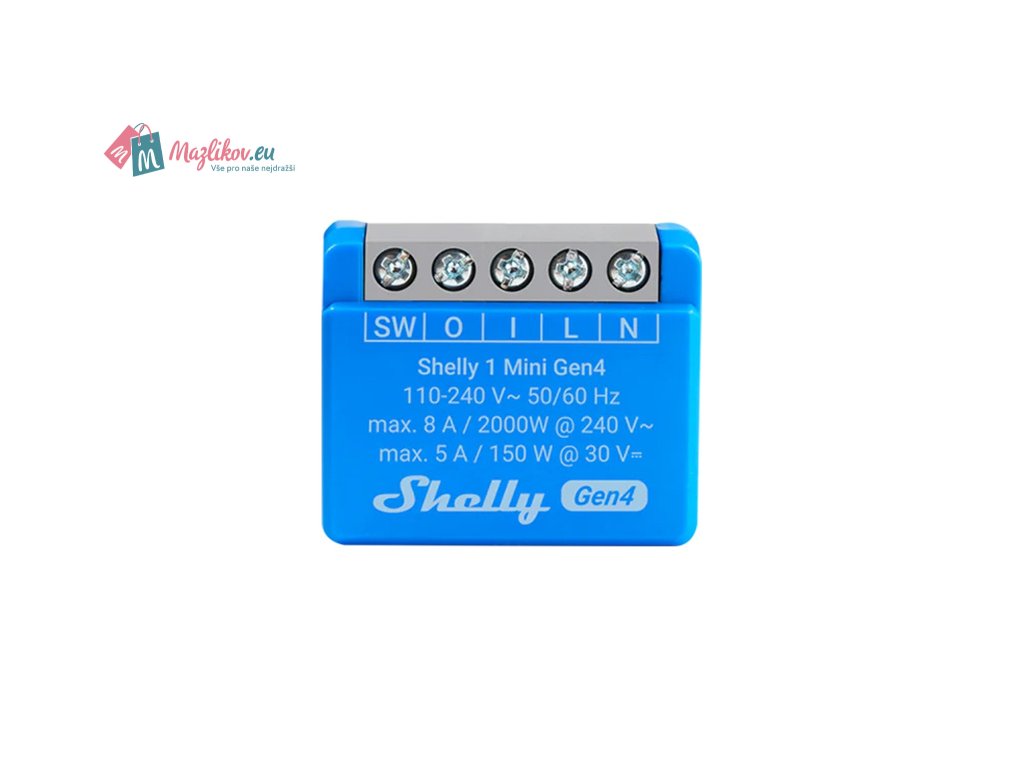

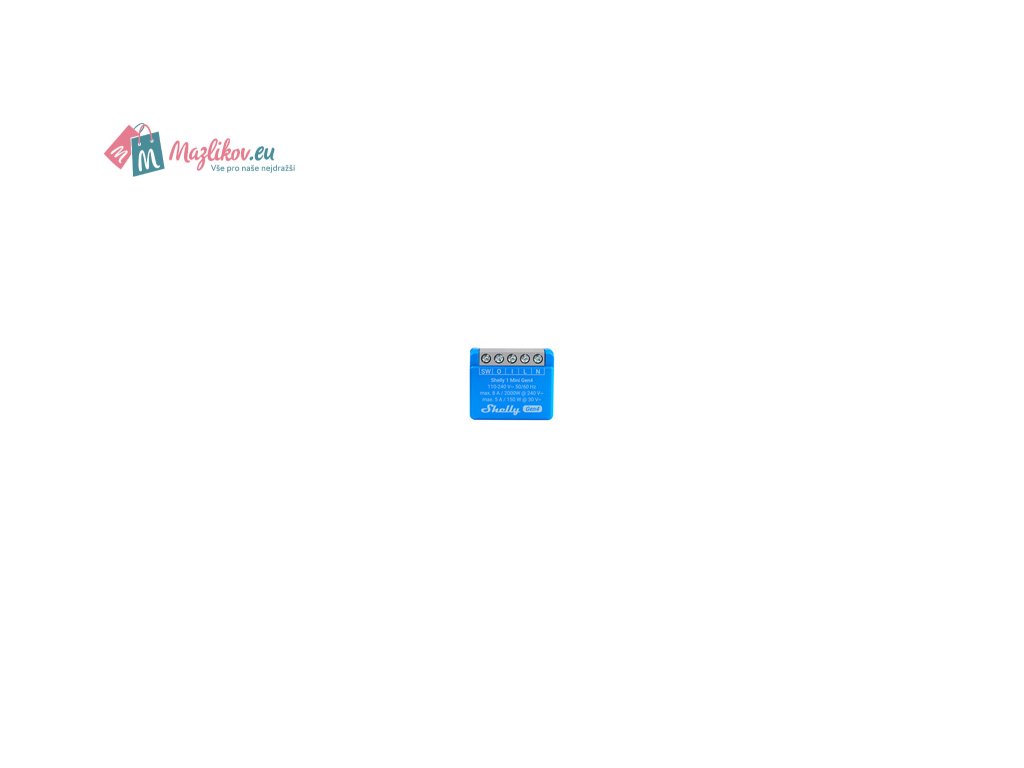

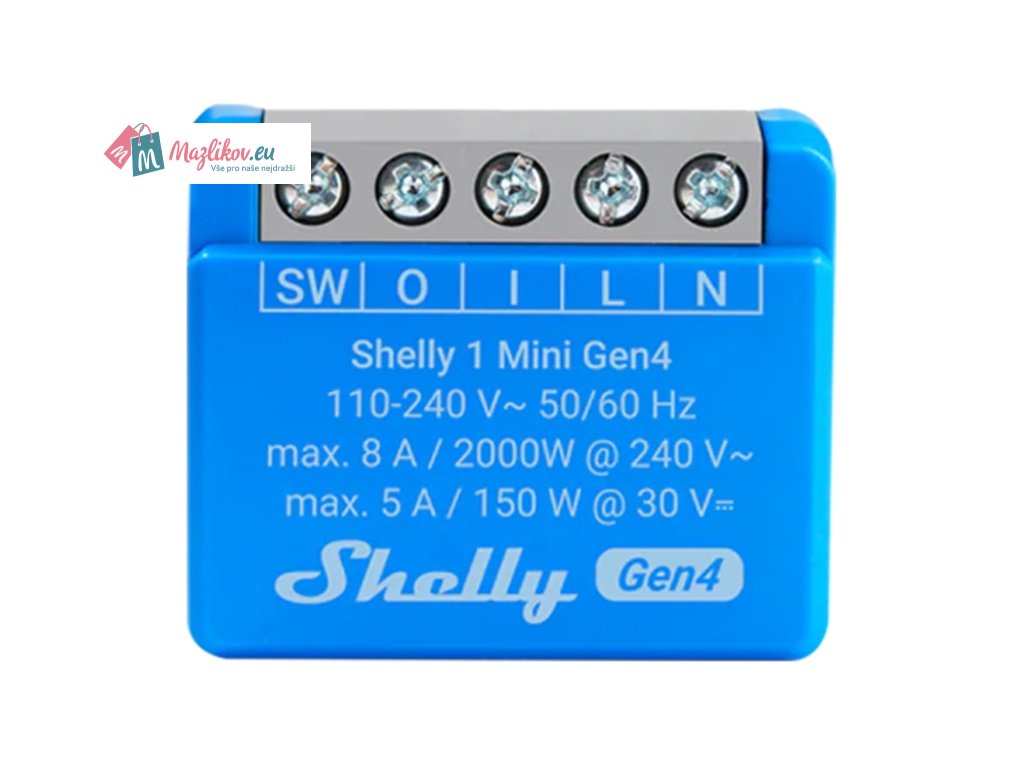

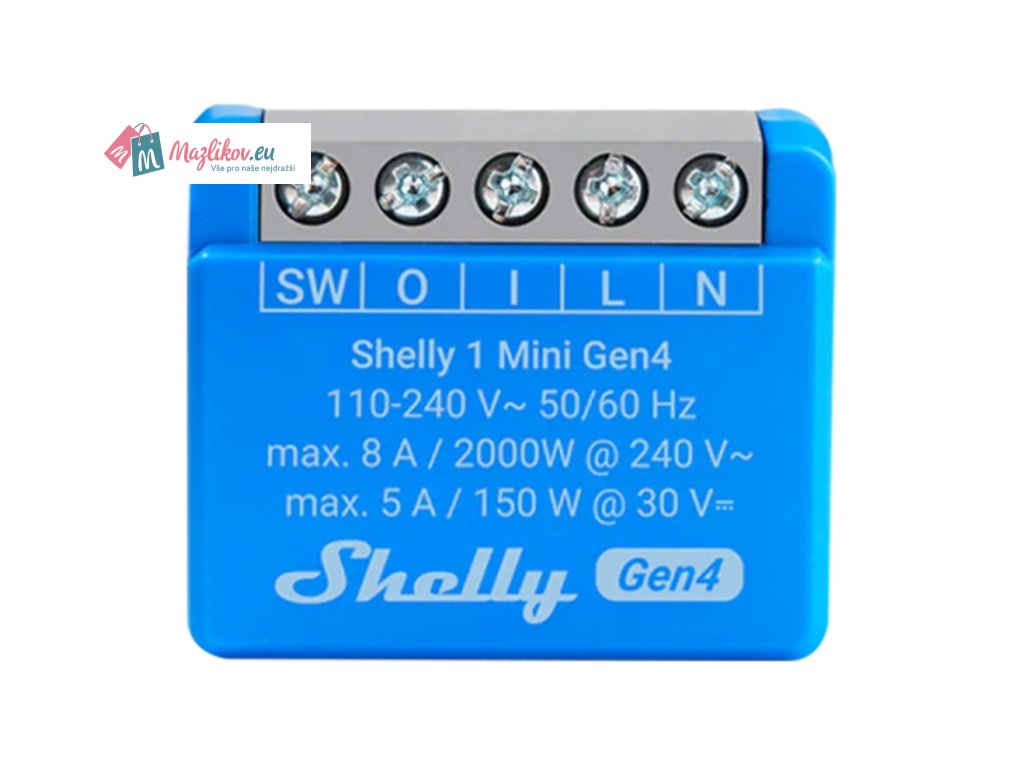

Shelly 1 Mini Gen4 Controller Zigbee/Matter
Shelly 1 Mini Gen4 je výkonný reléový ovladač, který navzdory svým malým rozměrům (29 x 34 x 16 mm) nabízí podporu několika komunikačních standardů, včetně Wi-Fi, Zigbee, Bluetooth a Matter. Lze jej namontovat do rozvodných krabic, za zásuvky a do míst, kde je omezený prostor pro montáž. Díky bezpotenciálovým kontaktům lze zařízení použít v aplikacích, které vyžadují galvanické oddělení obvodů, například pro ovládání brány, relé, zvonku nebo automatizačního systému bez ohledu na jejich provozní napětí. Podporuje také plány, scény a skripty a integruje se se systémy domácí automatizace, jako jsou Google Home, Alexa a Samsung SmartThings.
Rozsáhlá konektivita a kompatibilita s protokoly Matter
Řídicí jednotka Shelly 1 Mini Gen4 nabízí komunikaci prostřednictvím Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) a Bluetooth 5.0. Zařízení funguje také jako brána BLE a zesilovač signálu Wi-Fi a Zigbee pro další zařízení IoT. Díky kompatibilitě s protokolem Matter jej lze integrovat do jakéhokoli ekosystému, který tento standard podporuje, což zvyšuje jeho univerzálnost a zjednodušuje konfiguraci v různých domácích prostředích.
Bezpotenciálové kontakty a provoz s různými napětími
Výhodou zařízení Shelly 1 Mini Gen4 je možnost ovládat jak zařízení napájená nízkým napětím (30 VDC), tak zařízení napájená ze sítě (až 240 VAC). Díky přítomnosti bezpotenciálového kontaktu (suchý kontakt) jej lze použít i v situacích vyžadujících izolované relé, jako je ovládání bran, zvonků nebo osvětlení.
Pokročilé plánovací a scénické funkce
Model Shelly 1 Mini Gen umožňuje nastavit až 20 plánů, takže můžete naplánovat automatické zapnutí nebo vypnutí zařízení v určitý čas ve vybraných dnech v týdnu. Kromě toho podporuje vytváření scén, tj. sad akcí spouštěných současně nebo postupně v reakci na určitou událost, například zapnutí několika zařízení při detekci pohybu. Plány a scény se konfigurují pomocí aplikace Shelly Smart Control, která je k dispozici zdarma pro mobilní zařízení a počítače.
Integrace a úplné místní nebo vzdálené ovládání
Zařízení lze integrovat nejen se systémy hlavních výrobců hlasových asistentů, ale také s místními systémy prostřednictvím rozhraní HTTP/HTTPS, MQTT, WebHooks nebo KNX net/IP API. Shelly 1 Mini Gen4 funguje jak lokálně (bez přístupu do cloudu), tak přes internet, což umožňuje plné ovládání bez ohledu na to, kde se uživatel nachází. Vestavěné webové rozhraní umožňuje přímou konfiguraci z prohlížeče.
Vysoká flexibilita instalace
Kryt řídicí jednotky je vyroben z plastu a umožňuje instalaci do instalačních krabic. Navzdory kompaktním rozměrům je v zařízení umístěn pokročilý mikrokontrolér ESP-Shelly-C68F s 8 MB paměti flash, což mu umožňuje zpracovávat funkce skriptování a reálného času.
Obecně
| Výrobce | Shelly |
|---|---|
| Model | 1MiniGen4 |
Fyzické parametry
| Rozměry | 29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 palce |
|---|---|
| Hmotnost | 19 ±1 g / 0,65 ±0,04 oz |
| Maximální utahovací moment šroubových svorek | 0,4 Nm / 3,5 lbin |
| Průřez kabelu | 0,2 až 2,5 mm² / 24 až 14 AWG (plný vodič, vícežilový vodič, průchodky) |
| Délka odizolování vodiče | 6 až 7 mm / 0,24 až 0,28 palce. |
| Montáž | Nástěnná krabice |
| Materiál krytu | Plast |
| Barva krytu | Modrá |
| Barva konektoru | Šedá |
Podmínky prostředí
| Provozní teplota | -20°C až 40°C / -5°F až 105°F |
|---|---|
| Provozní vlhkost | 30 % až 70 % relativní vlhkosti |
| Maximální nadmořská výška. | 2000 m / 6562 ft |
Elektrické parametry
| Napájení | 110 - 240 V AC |
|---|---|
| Relé | Bezpotenciálový, rozpínací kontakt, 1pólový, µ kontakt |
| Příkon | < 1.2 W |
| Externí ochrana | Vypínací charakteristika B nebo C, jmenovitý proud max. 10 A, vypínací schopnost min. 6 kA, třída omezení energie 3 |
Parametry výstupního obvodu
| Maximální spínací napětí | 240 V / 30 VSS |
|---|---|
| Maximální spínací proud | 8 A / 240 VAC, 5 A / 30 VDC |
| Maximální výstupní výkon | 2000 W / 240 VAC, 150 W / 30 VDC |
| Přepěťová ochrana | Žádná |
| Proudová ochrana | Žádná |
| Ochrana proti nadměrnému napájení | Žádná |
Senzory a měření
| Interní teplotní čidlo | Ano |
|---|
Wi-Fi
| Protokol | 802.11 b/g/n/ax |
|---|---|
| RF pásmo | 2412 - 2472 MHz |
| VF výkon | < 20 dBm |
| Rozsah | Až 30 m uvnitř / 50 m venku (v závislosti na místních podmínkách) |
Bluetooth
| Protokol | 5.0 |
|---|---|
| RF pásmo | 2402 - 2480 MHz |
| VF výkon | < 4 dBm |
| Rozsah | Až 10 m uvnitř / 30 m venku (v závislosti na místních podmínkách) |
Zigbee
| Protokol | 802.15.4 |
|---|---|
| Šířka pásma RF | 2400 až 2483,5 MHz |
| VF výkon | < 20 dBm |
| Rozsah | Až 100 m uvnitř / 300 m venku (v závislosti na místních podmínkách) |
Mikroprocesorová jednotka
| CPU | ESP-Shelly-C68F |
|---|---|
| Paměť Flash | 8 MB |
Funkce firmwaru
| Plány | 20 |
|---|---|
| WebhookS (sdílení URL) | 20 s 5 adresami URL na jeden webhook |
| Skripty | Ano |
| MQTT | Ano |
| Aplikace | Google Home |
| Kategorie | Spínače |
| Manuál ke stažení | https://files.innpro.pl/Shelly/3800238070786 |
| Připojení | Wi-Fi |
