Popis

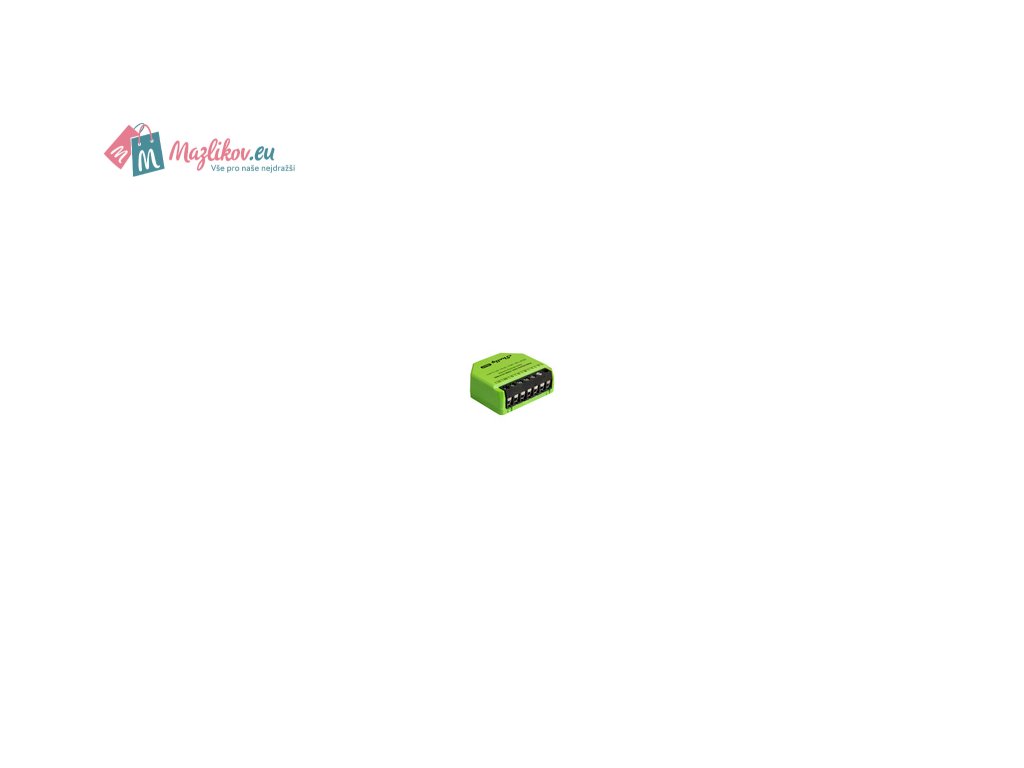

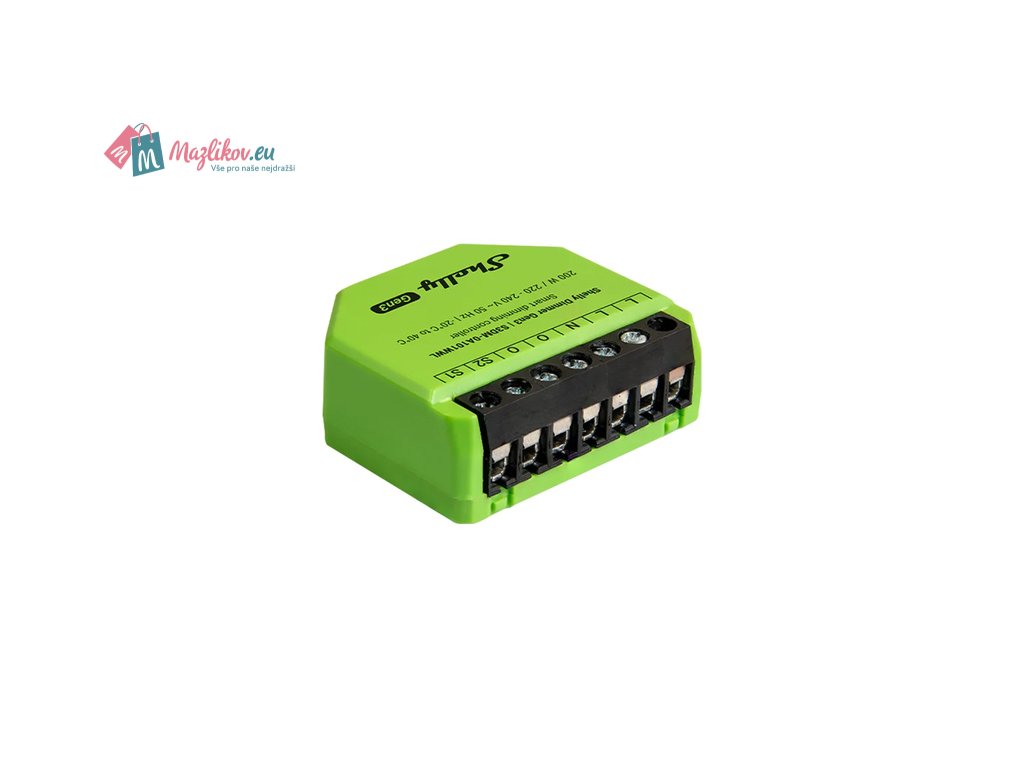

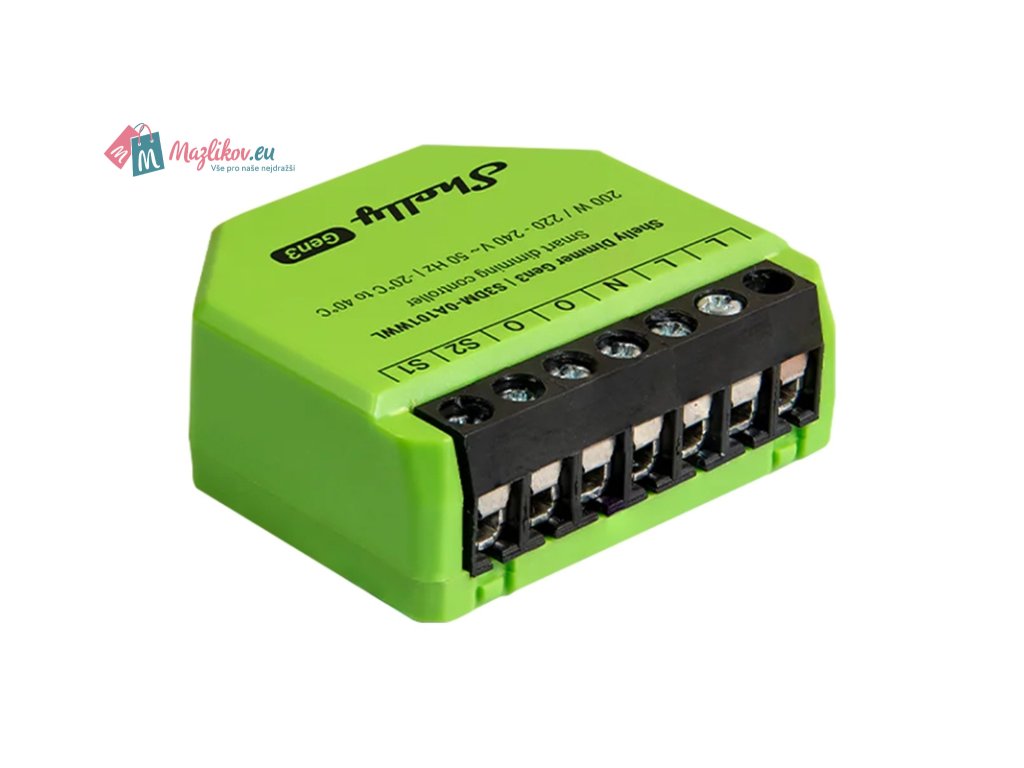

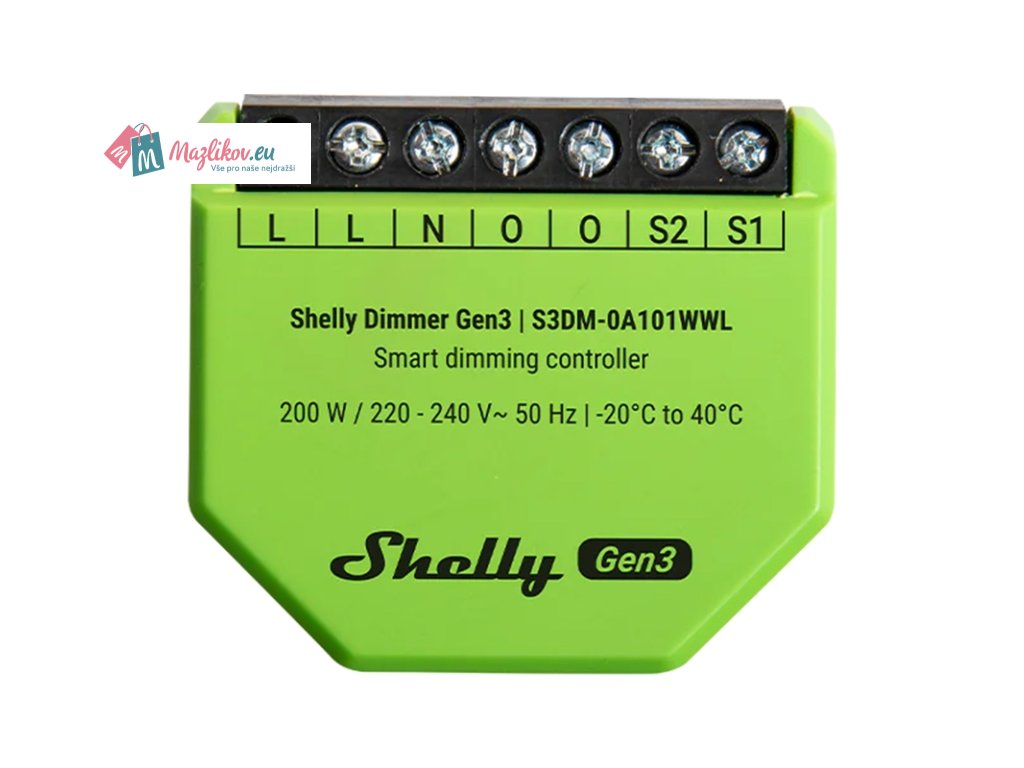

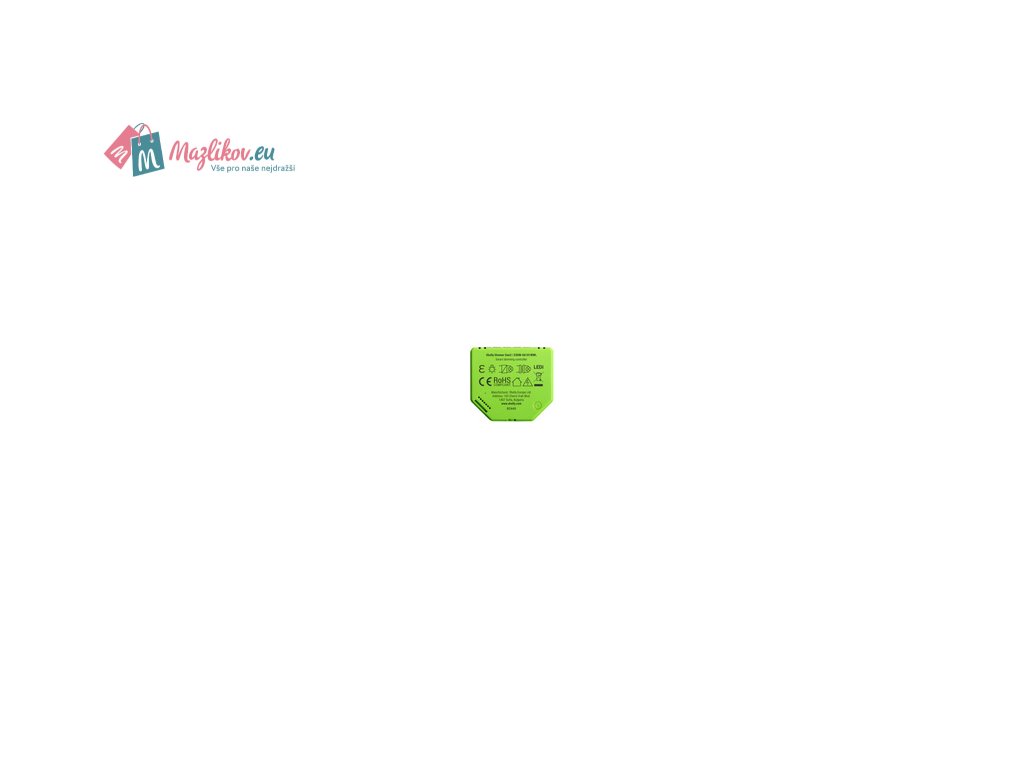

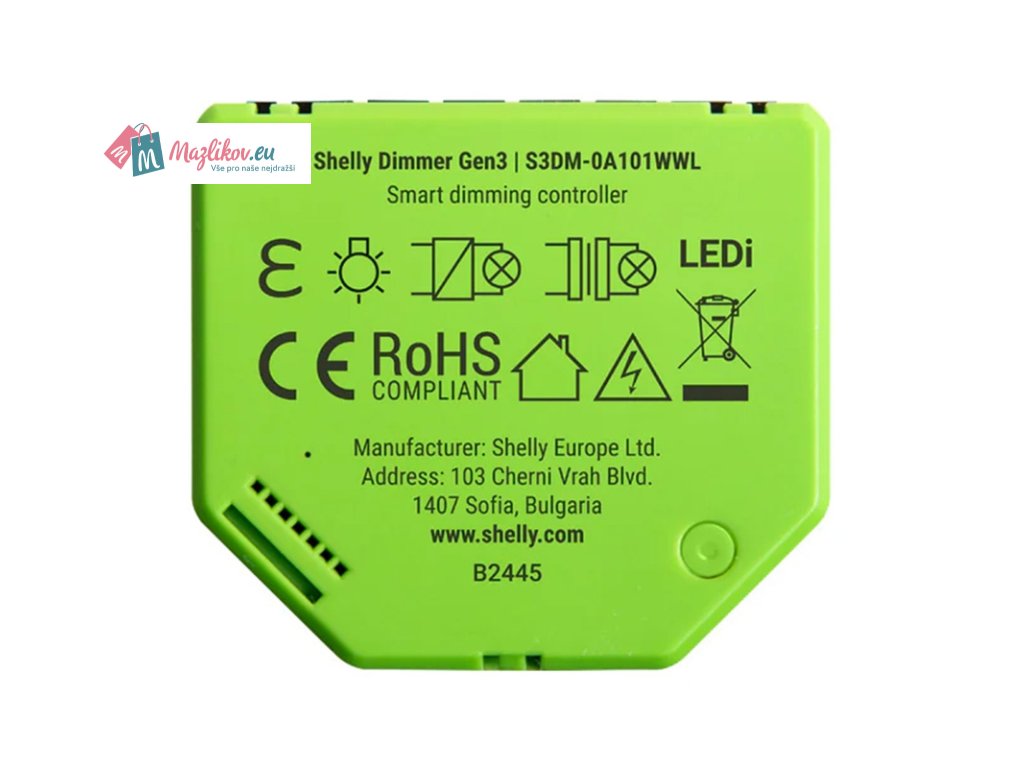

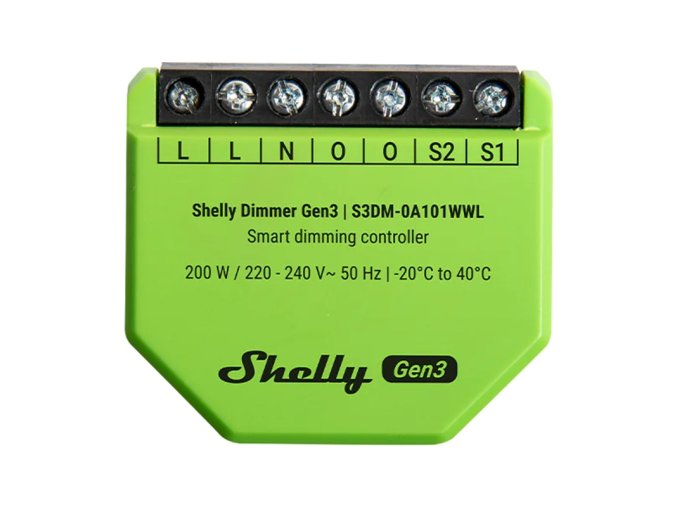

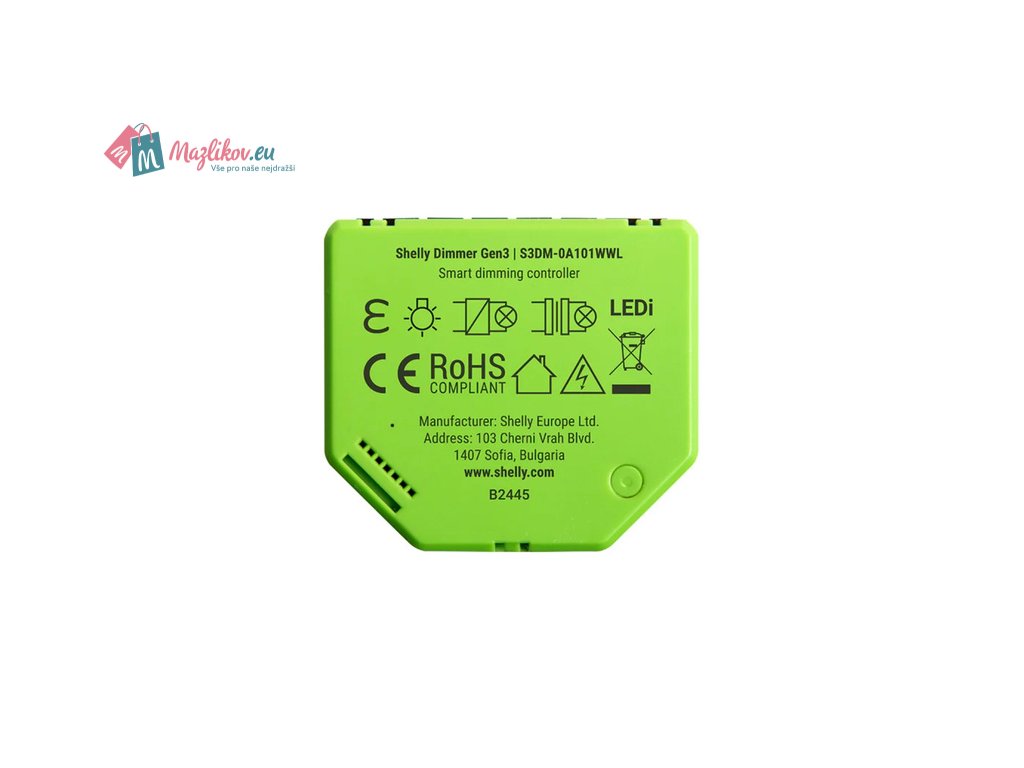

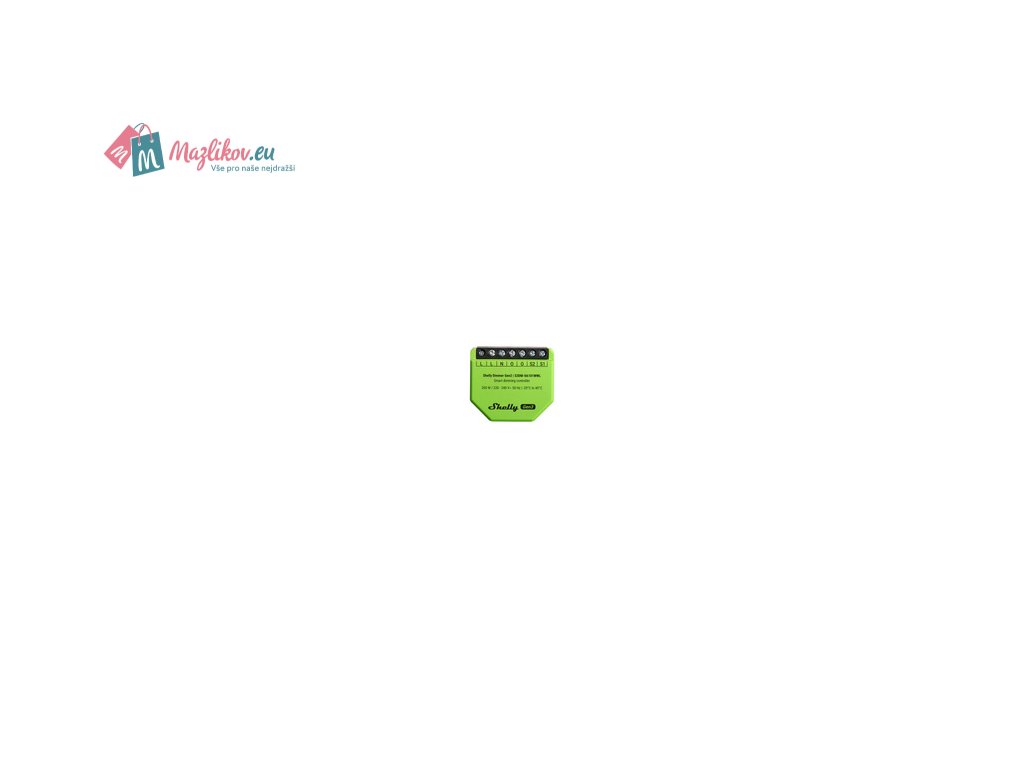

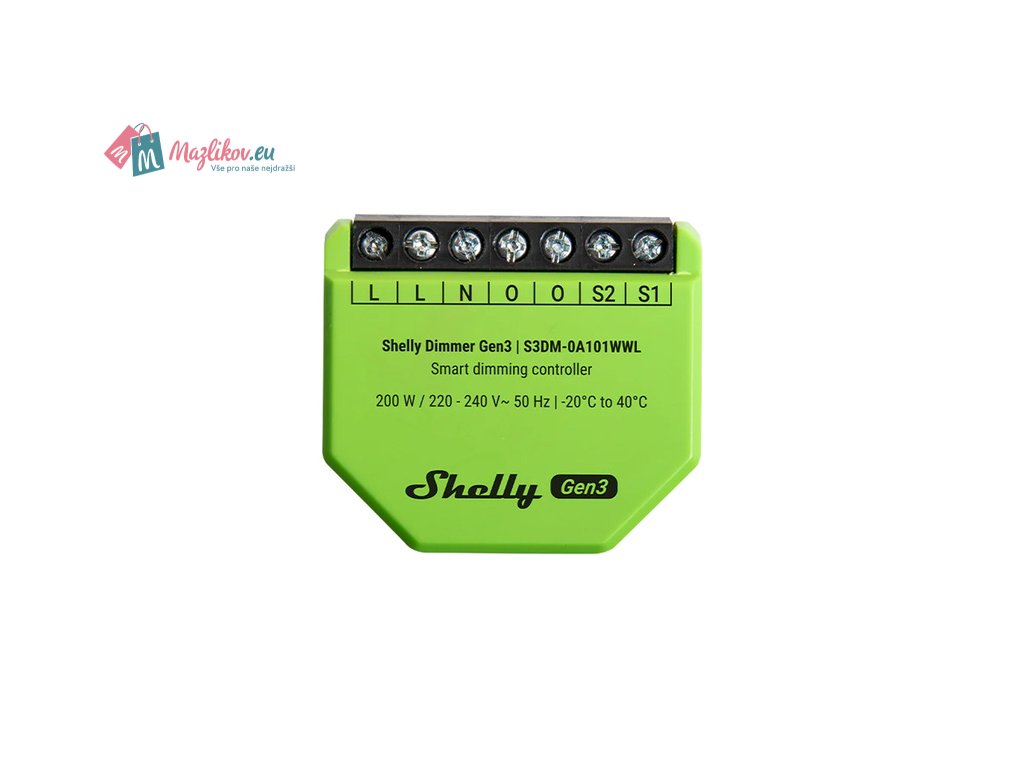

Shelly Dimmer Gen3 WiFi Light Controller
Shelly Dimmer Gen3 je kompaktní jednookruhový stmívač světla, který umožňuje přesné ovládání jasu osvětlení z chytrého telefonu, tabletu, počítače nebo systému domácí automatizace. Funguje prostřednictvím místní sítě Wi-Fi bez nutnosti použití dalšího rozbočovače a podporuje také vzdálené ovládání prostřednictvím cloudu. Může pracovat s nulovým vodičem i bez něj. Zařízení také nabízí zesílení signálu Wi-Fi, spolupráci s Bluetooth a BLE Gateway a řadu možností automatizace, včetně plánů, skriptů a integrace se systémy, jako jsou Home Assistant, Google Home, Alexa nebo SmartThings.
Práce s neutrálním vodičem i bez něj
Stmívač Shelly Dimmer Gen3 umožňuje instalaci v systémech s nulovým vodičem i bez něj, což je klíčové při modernizaci stávajících instalací. Pro provoz bez nulového vodiče je vyžadován modul Bypass, pokud je zátěž nižší než 20 W - takové řešení zabraňuje náhodnému rozsvícení lampy po jejím vypnutí.
Přesné měření a ochrana
Je-li připojen nulový vodič, zařízení umožňuje měření napětí (180-240 V), proudu (0-3 A) a spotřeby energie. Tato měření se provádějí s přesností ±5 %. Kromě toho je zařízení vybaveno vnitřním teplotním čidlem a ochranou proti zkratu a přetížení. Poznámka: tyto funkce fungují správně pouze při připojení nulového vodiče.
Pohodlné ovládání a přesné stmívání
Výrobek podporuje režim trailing edge, který zajišťuje plynulé stmívání široké škály světelných zdrojů - od LED (do 150 W) po halogenové žárovky (do 200 W) a elektronické transformátory. Automatická kalibrace stmívače zaručuje rovnoměrný efekt stmívání bez ohledu na typ světelného zdroje. Vestavěné funkce, jako je nastavení minimálního a maximálního jasu, nastavení doby přechodu a noční režim, umožňují plnou kontrolu nad osvětlením - ručně i prostřednictvím časových plánů.
Automatizace a pokročilé plány
Stmívač Shelly Dimmer Gen3 podporuje až 20 plánů a 20 webových háčků (s 5 adresami URL pro každý z nich). Umožňuje vytvářet pokročilé scénáře pomocí skriptů a místních akcí. Můžete naplánovat změny jasu, časy přechodů a nastavit automatické zapnutí/vypnutí světla. Díky podpoře MQTT, KVS a virtuálních komponent je možná hluboká integrace s pokročilými systémy automatizace budov.
Obecně
| Výrobce | Shelly |
|---|---|
| Model | DimmerGen3 |
Fyzické parametry
| Rozměry | 38 x 42,5 x 16,5 mm / 1,50 x 1,67 × 0,65 palce |
|---|---|
| Hmotnost | 24,3 g / 0,86 oz |
| Maximální utahovací moment svorek | 0,4 Nm / 3,5 lbin |
| Průřez kabelu | 0,2 až 2,5 mm² / 24 až 14 AWG (plný, vícežilový, dutinky) |
| Délka odizolovaného vodiče | 5 až 6 mm / 0,20 až 0,24 palce. |
| Montáž | Nástěnná krabice |
| Materiál krytu | Plast |
| Barva pouzdra | Zelená, potisk: černý |
| Barva konektorů | Černá |
Podmínky prostředí
| Provozní teplota | -20°C až 40°C / -5°F až 105°F |
|---|---|
| Provozní vlhkost | 30 % až 70 % relativní vlhkosti |
| Maximální nadmořská výška. | 2000 m / 6562 ft |
Elektrické parametry
| Napájení | 220-240 V~, 50 Hz |
|---|---|
| Spotřeba energie | < 1,5 W |
| Bez nulového vodiče | Ano |
| Minimální zatížení bez nulového vodiče a bez bypassu | 20 W |
| Typ stmívání | Vlečná hrana |
| Vnější ochrana | 16 A, charakteristika B nebo C, vypínací schopnost 6 kA, třída omezení energie 3 |
| Ochrana proti zkratu | Ano |
Parametry výstupního obvodu
| Maximální výstupní výkon | 200 W |
|---|
Snímače a měření
| Rozsah napětí (AC) | 180-240 V |
|---|---|
| Přesnost měření napětí | ±5 % (při použití s nulovým vodičem) |
| Proudový rozsah (AC) | 0-3 A |
| Přesnost měření proudu | ±5 % (při použití s nulovým vodičem) |
| Vnitřní teplotní čidlo | Ano |
Wi-Fi
| Protokol | 802.11 b/g/n |
|---|---|
| RF pásmo | 2412-2472 MHz |
| RF výkon | < 20 dBm |
| Rozsah | Až 30 m uvnitř / 50 m venku (v závislosti na podmínkách) |
Bluetooth
| Protokol | 4.2 |
|---|---|
| RF pásmo | 2402-2480 MHz |
| Maximální RF výkon | < 4 dBm |
| Rozsah | Až 10 m uvnitř / 30 m venku (v závislosti na podmínkách) |
Mikroprocesorová jednotka
| CPU | ESP32 C3 / STM32 G051 |
|---|---|
| Taktovací frekvence | ESP32 C3 - 40 MHz |
| Paměť Flash | 8 MB |
Funkce firmwaru
| Plány | 20 |
|---|---|
| Webhooks (sdílení URL) | 20 s 5 adresami URL na jeden webhook |
| Skripty | Ano |
| MQTT | Ano |
| Pokročilé plánování | Ano |
| KVS (Key-Value Store) | Ano |
| Aplikace | Google Home |
| Kategorie | Spínače |
| Manuál ke stažení | https://files.innpro.pl/Shelly/3800238070526 |
| Připojení | Wi-Fi |
